Дорабатываем Штатное Комфортное Закрытие, Делаем Реально Комфортное Закрытие Стекол Одним Нажатием


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 2

#1 OFFLINE   Elpaso544

    Админ

  • SysAdmin
  • 2 710 сообщений
  • Страна: Флаг страны
  • Авто:VW Golf 4
Репутация: 722
Подобно Богу

Отправлено 20 Сентябрь 2018 - 14:51

Тема конечно старая, первая сборка придумана и сделана мною еще года 3 назад для моего гольфа , суть заключается в том что с этой сборкой при закрытии двери не нужно удерживать кнопку закрытия для того чтоб стекла поднялись, просто нажал один раз на закрытие двери и ушел спокойно, стекла сами дойдут, многие наверно подумают а зачем это нужно? скажут ведь можно же нажать и подержать кнопку пару секунд и стекла поднимутся штатным методом, ответ таков, вот вам пример-у меня был такой случай когда пассажир заднее стекло не закрыл а я не заметил так машина и простояла всю ночь с открытым стеклом, другой случай когда забыл закрыть люк в ветреную погоду и вся пыль к вечеру была в салоне, а с этой сборкой такие случаи уже 100% исключены.
Так вот вот после приобретения пассата мне очень не хватало этой приблуды, сегодня разбирал дверь для того чтоб заменить зеркало петлю которого мне разломали дети во дворе но как оказалось я купил не подходящее зеркало, оно оказалось от джетты хотя очень похоже на пассатовское, полон злости уже начал собирать дверь как вдруг вспомнил про эту самую релейную сборку на гольфе, так как в машине у меня есть много разных деталей и газовый паяльник я долго не думая решил и сюда собрать эту релейную сборку, для сборки понадобилось 5 деталей
1-Реле нужен любой 12v
2-Конденсатор минимум 25v 47mf
3-Транзистор использовал D882 но думаю туда любой NPN
4-два любых диода




Это фото со старой моей темы, но нынешняя сборка собрана точно так же



Благо все это было в багажнике вся сборка не заняла и 10 минут, да конечно в дальнейшем все соберу на печатной плате а пока все собрано на проводах) ниже схема сборки




В сборке всего 4 провода

1-плюс
2-минус
3-вход команды на закрытие
4-выход команды на поднятие стекол

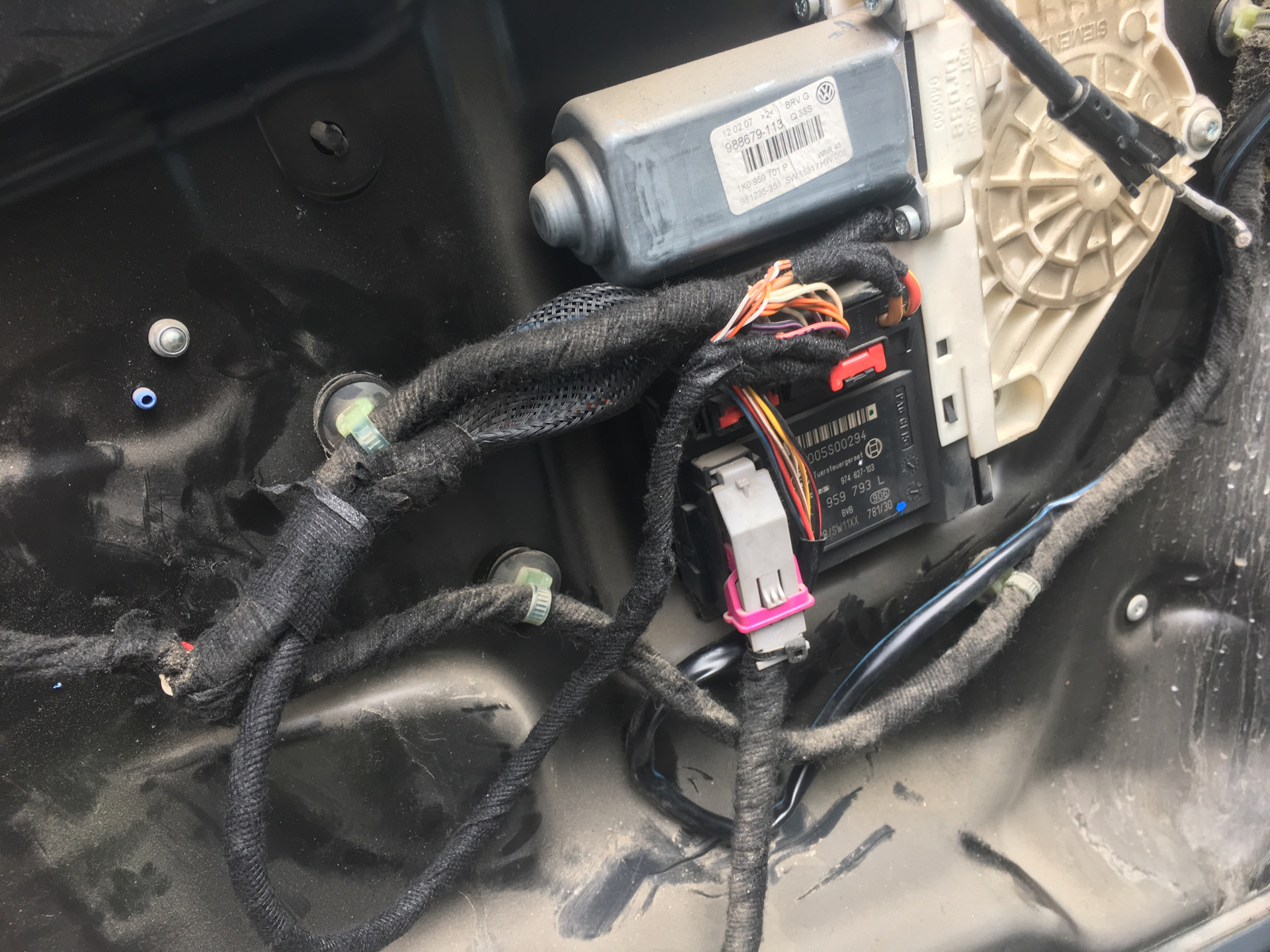

Так как в б6 все провода идущие на замок оказались белого цвета мне пришлось их искать методом тыка, а точнее замером с тестером нашел пины с проводами в двери которые мне нужны.
Плюс и минус припаял к самым толстым проводам в двери на разъеме, коричневый там минус а красный с желтой полоской плюс.

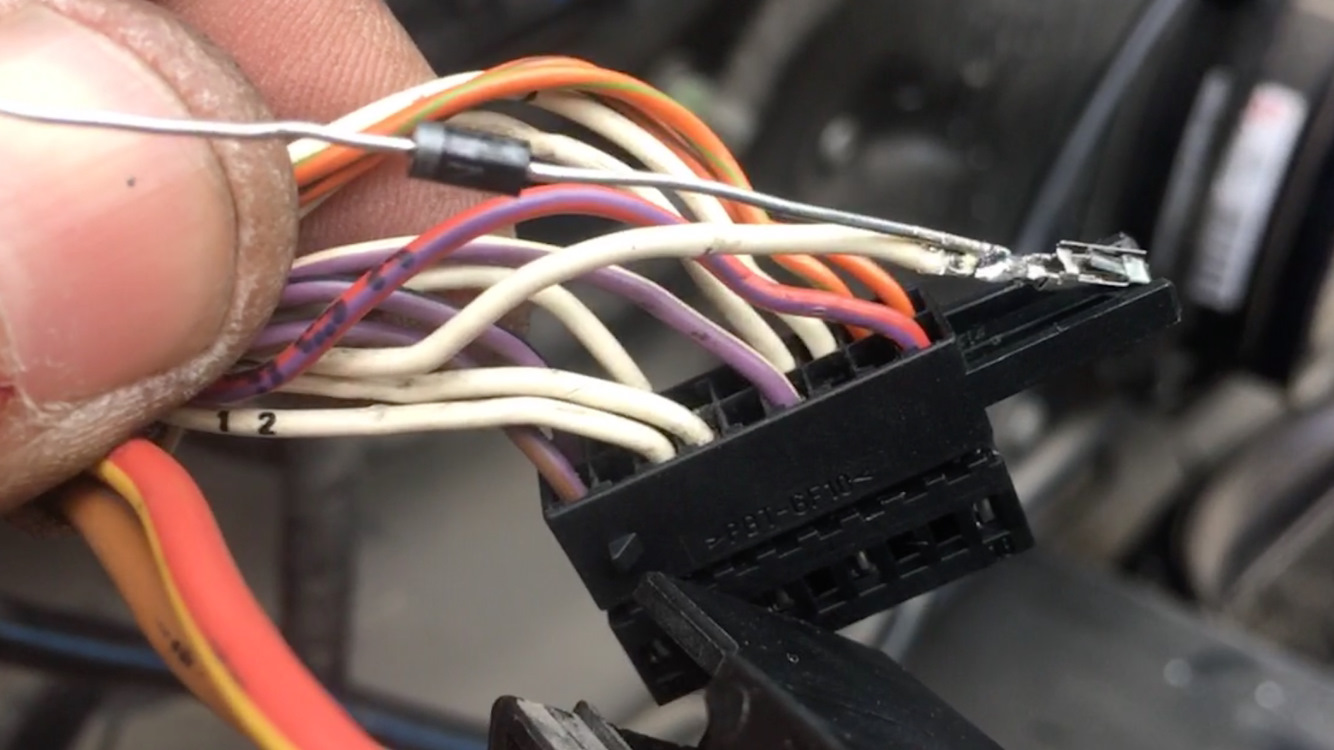

Выход с реле это выход команды на поднятие стекол, его припаял на 16 пин через диод, команду на сборку на дает 13 пин в двери, ее я тоже припаял через диод, диоды припаял прямо на пины






После на диоды напаял провода и все смотал тряпичной изолентой

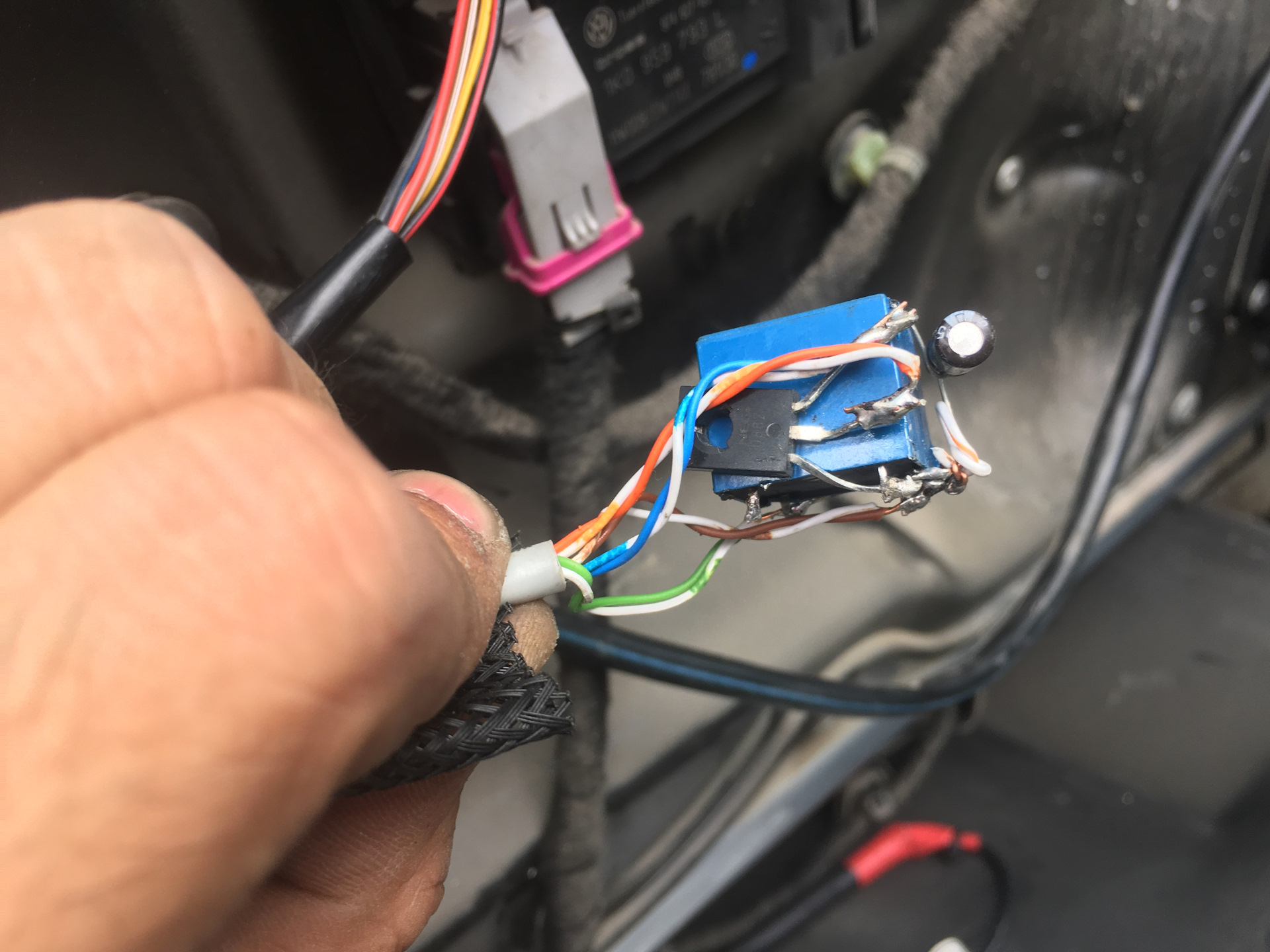

А вот так выглядит и сама сборка



Уже все смотано и уложено  ;)


Итог на видео, теперь даже если забуду закрыть окно или люк сборка все сделает за меня  :)
